| 제품종류 |
Mesh count(inch)
|
폭(Width) Cm
|
비 고 |
|
폴리에스터(Polyester)
|
90 |
155 |
국내산(made in korea)
|
| 110 |
155 |
| 150 |
155 |
| 180 |
155 |
|
나이론(Nylon)
|
200 |
110 |
| 250 |
110 |
| 300 |
110 |
|
| |
 |
|

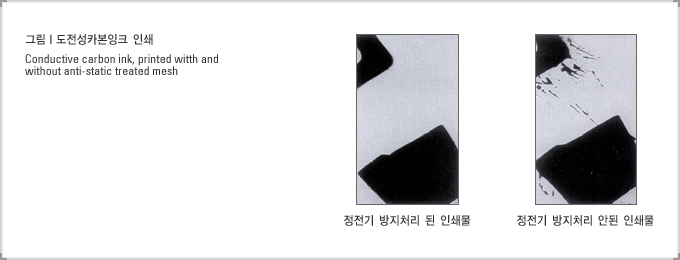

 단섬유 포리에스터 직물로 견고한 직조, 적은 신축력, 뛰어난 내구성이 특징인 수입 망사이다. 오늘날 가장 광범위하게 사용되고, 고도의 인쇄 정합 정밀도, 세선 그래픽 인쇄, 섬유인쇄, 치수 안정성을 요하는 모든 인쇄 등에 사용된다. 특히 모든 망사는 정전기 방지 처리가되어 정전기로 인한 번짐이나 튀는 현상이 없이 인쇄결과가 깨끗하다. ⓐ 고장력 ⓑ 저장력 손실 ⓒ 높은 전방향 안정성 (경사, 위사, 동일 신장) ⓓ 좋은 내마모성 ⓔ 물 흡수율 : 20℃에서 0.4% ⓕ 좋은 내산성 ⓖ 높은 내 파열성
|
☞☞☞ |
|
| |
|
|
| |
 |
|
|

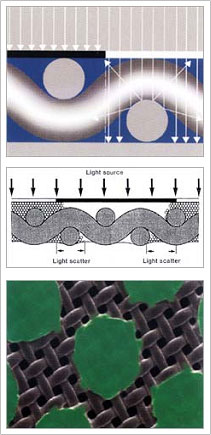

백색 망사는 제판 노광시 빛이표면에서 반사, 분산되어 샤프하지 않은 노광을 일으킨다. 특히 정밀 인쇄나 하프톤 인쇄용 제판시 산란광은 선이나 점 밑 부분 감광유제를 경화시켜 정밀한 인쇄를 어렵게 한다. 염색 망사는 빛의 산란 침투를 막아준다.

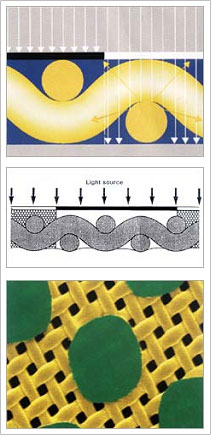

Dyed mesh YELLOW/GOLD
- 염색 망사는 노광시 빛이 언더 커팅 (산란) 하는 것을 방지한다.
- 모든 면에서의 정밀 인쇄에 좋음.
|
|
| |
|
|
| |
|
|
| |
 |
|
|
※ PET 1500 : 포리에스터 망사, PA 1000 : 나이론 망사
|
|
|
1. 망사 목수
망사 목수 n/cm
305목-실굵기31㎛ 120/cm
305목-실굵기34㎛ 120/cm
305목-실굵기40㎛ 120/cm
동양목수 305목 (1inch=2.54cm
내에 305개의 실가닥이 있음)
유럽목수 120mesh (1cm 내에 120개
의 실가닥이 있음)
(※ 동양에서 305목은 유럽에선 120mesh라 부른다.)
|
|
2. 망사의 눈열림 크기(mesh opening)
망사의 눈열림 크기 W / ㎛
305목-실굵기31㎛: 51미크론
305목-실굵기34㎛: 45미크론
305목-실굵기40㎛: 37미크론
망사의 실굵기가 가늘수록 Opening 은
크다.
|
|
3. 망사실의 굵기-직경(thread dia)
305목 S Type: 31미크론
305목 T Type: 34미크론
305목 HD Type: 40미크론 |
| |
|
|
|
|
|
4. 망사 눈열림 면적율(open area)
망사 눈열림 면적율 %
305목-31㎛: 37.9%
305목-34㎛: 29.6%
305목-40㎛: 20.1%
실포함면적 기준에서 실부분제외(붉은색 부분)의 비율
(망사 굵기가 가늘수록 망사눈 면적율이
크다)
|
|
5. 망사의 두께 (mesh thickness)
망사의 두께 D/㎛
305목-31㎛: 49미크론
305목-34㎛: 55미크론
305목-40㎛: 65미크론
경사 위사를 합한 망사의 두께와 감광유제
두께는 잉크 내림양(두께)에 영향이 있다.
|
|
6. 이론적 잉크 내림양(ink volume)
이론적 잉크 내림양 ㎤/㎡
305목-31㎛: 17.2㎤/㎡
305목-34㎛: 16.3㎤/㎡
305목-40㎛: 13.0㎤/㎡
같은 목수라도 실굵기가 가늘수록 잉크
내림량은 많다.
|
|
|
| |
|
|
